[Réception Satellite] Les logiciels – première partie

La description sur les logiciels comprendra plusieurs parties, je commencerais ici par reprendre un système de réception automatisé à base de raspberry pi/clé RTL-SDR que j’ai trouvé sur Internet.

Donc pour automatiser la réception de satellites NOAA, la première source que l’on trouve sur internet et en conseil sur TWITTER est une page INSTRUCTABLE en anglais :

https://www.instructables.com/id/Raspberry-Pi-NOAA-Weather-Satellite-Receiver/

Ce tuto se base sur predict pour la position des satellites et WXtoIMG pour le décodage des images, ainsi qu’une série de scripts pour automatiser le tout.

Seul point à modifier dans cette présentation est le téléchargement du logiciel WXtoIMG à l’étape 2, l’adresse pour trouver le package pour raspbian est :

https://wxtoimgrestored.xyz/beta/wxtoimg-armhf-2.11.2-beta.deb

En effet le site original de WXtoIMG a été arrêté et des archives ont pu être reconstitué.





Reprise du blog

Le voilà de retour!

Suite à un sévère plantage du disque dur qui hébergeait précédemment mon blog, et n’ayant forcément aucune sauvegarde (je crois qu’on appelle ça les joies de l’auto-hébergement), j’étais dans le doute sur l’utilité quelconque de la réouverture de ce blog.

J’ai lancé un sondage sur twitter :

Vu le résultat j’étais donc dans l’obligation de le remonter.

Une partie des articles est néanmoins perdue ici, mais vous pourrez retrouver des infos sur archive.org : https://web.archive.org/web/20160606070425/http://www.f4fwh.fr/

En cas de besoin je ferais sans doute l’effort de retrouver des infos manquantes, il suffirait de me contacter 😉

Je vais également tenter de fouiller dans mes archives pour remonter quelques articles.

[HAMNET] Connexion sur son réseau local

Petite astuce permettant de connecter son équipement Ubiquiti sur son réseau local, afin de pouvoir à la fois utiliser son réseau local, internet et HAMNET (ceci sans interconnexion puisque le réseau HAMNET ne pourra accéder à Internet)

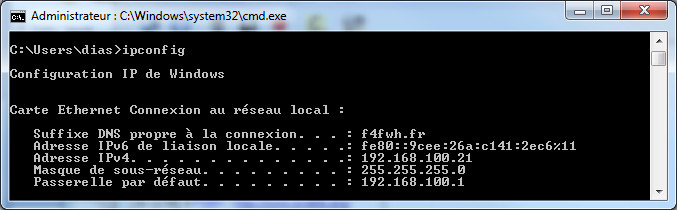

On identifie tout d’abord son réseau local, sous Windows :

Démarrer

Executer

cmd

ipconfig



On identifie l’adresse après la ligne « Adresse IPv4 » ici 192.168.100.21

Notre réseau est donc 192.168.100.X

Puis on va créer un nouveau fichier au format txt dans lequel on copie les lignes suivantes (il faudra adapter suivant les adresses de votre réseau et de l’équipement ubiquiti)

route add 44.168.44.0 mask 255.255.255.0 192.168.100.20

Explication :

-route : la commande route sert à indiquer à notre Windows quel est le chemin à emprunter pour atteindre un réseau

-add : ajoute une route dans la table de routage

-44.168.44.0 : adresse du segment local du réseau HAMNET dans ma région, à adapter suivant votre réseau HAMNET local

-255.255.255.0 : Masque de sous-réseau

-192.168.100.20 : Adresse LAN de ma nanostation sur mon réseau local



On enregistre le fichier créé, puis on le renomme en changeant l’extension en .bat



On peut ensuite exécuter ce fichier lorsque l’on souhaite accéder au réseau HAMNET.



Si l’on souhaite faire de cette route une entrée permanente il faut ajouter -p après route.

Sortie à Hamexpo 2013 avec la SHTSF

Quelques photos de notre sortie à Hamexpo avec le radioclub du Havre SHTSF / F6KOH :

La fréquentation pour cette session était tout à fait correct :

Nous avons pu rencontrer Philippe de F8BXI avec qui nous avons échangé sur le radioamateurisme ;)

Nous avons également pu échanger avec André de F1BKM qui nous a fait une démonstration de son système d’installation d’antennes en portables, et avons pris beaucoup de notes sur ses petites astuces :

Par contre y’a toujours des stands dont je ne vois pas le rapport….

Mais bon repartir avec un saucisson, ou un fromage de Savoie en n’allant qu’a Tours ça n’a pas de prix :p

Bref une bonne session, pas mal de rencontre, quelques petites démonstrations de SSTV sur le stand de la FNRASEC, et une bonne sortie entre copains!

APRS Mobile

Et voilà je recommence une installation APRS mobile, je passe en effet d’une solution sous windows XP à un raspberry Pi.

Beaucoup m’ont demandé des informations sur ma précédente installation que je n’ai pas assez documenté, donc je vais tenter de me rattraper avec cette installation.

Donc tout d’abord une petite liste de course :

-Raspberry Pi version B, entre 35 et 45€

-Un clavier/souris et quelques choses de petit pour la voiture de ce type http://www.adafruit.com/products/922

-Un écran LCD, je suis passé d’un 7″ in-dash tactile à un 4.3″ comme il ne servira que pour l’APRS, sur le célèbre site de vente aux enchères pour une vingtaine d’€uros

-Pour le TX un VV-808 que j’ai présenté ici : http://dias.hd.free.fr/?p=325 il faut compter donc 60€

-Pour le TNC un TNC-Pi basé sur le TNC-X ici : http://www.tnc-x.com/TNCPi.htm pour 57$ soit 45€

Photo de M0SPN : http://www.m0spn.co.uk/?attachment_id=27

-Une tête GPS pour la localisation, pour cela je réutilise celle de la précédente installation une navilock NL-302U :

-Et une carte SDHC Kingston 8G Class 10

-Il reste quelques connectiques, et l’alimentation à faire mais dans l’ensemble le matériel est là.

Ensuite niveau logiciel, Une raspbian pour le raspberry, xastir pour le logiciel APRS. Mais on étudiera la configuration de tout ce monde dans un autre article.

Faire du portable avec un portable #3 : PSK

On continu la série des applications de Wolphi/W8DA avec l’application : droidPSK

Cette application est capable de coder/décoder des signaux BPSK31, gestion des macros etc…

Image provenant du site wolphi.com

Pour moins de 5€, l’application sera a vous en venant visiter le play sotre ici : https://play.google.com/store/apps/details?id=com.wolphi.psk31 et finira de transformer votre smartphone ou tablette sur Android, en un véritable outil pour radioamateur adepte des modes numériques, puisque nous avons maintenant : APRS, SSTV, RTTY et PSK disponible.

Mes présentations pour la JTZO du 4 mai

Comme je l’ai déjà publié ici :https://www.f4fwh.fr/2013/05/journee-technique-adrasec-zone-ouest/, j’ai eu la chance de participer à la JTZO organisée par l’ADRASEC45, et j’avais préparé quelques présentations.

Aucune grande nouveauté n’est évoquée dans ces présentations, mais une base et un peu d’informations pour les curieux, qui souh Modifier la date et l’heureaitent découvrir les missions possibles des ADRASEC avec l’envoi d’images.

Plus d’infos sur demande par mail, skype ou autre ^^

SSTV en portable avec la SSTVcam : SSTV

APRN : aprn

Et pour les impatients, ma nouvelle interface sera bientôt dans le blog, mais il faut encore un peu attendre 😉

Faire du portable avec un portable #1 : La SSTV

On nous vend les solutions mobiles comme les successeurs des PC, et par conséquent une foultitude d’applications mobile existe désormais sur Android. Les applications radioamateurs sont d’ailleurs de plus en plus nombreuses, j’ai d’ailleurs publié sur ce blog quelques applications que vous pouvez retrouver sur ici : https://www.f4fwh.fr/category/android/ (notamment aprsDROID, HamSatDroid, etc..).

Aujourd’hui nous nous intéresserons a une solution qui permet de faire de la SSTV en émission comme en réception : droidSSTV



Image provenant du site wolphi.com

DroidSSTV permet donc la reception et l’émission en SSTV dans les modes Scottie 1, Scottie 2, Scottie DX, Martin 1 et Martin 2. Avec la possibilité de précharger des images, et l’utilisation de MACRO pour faciliter les QSO comme sur tout softs de SSTV sur PC.

L’application coute moins de 6€ sur le Play Store et est pour l’instant la seule application de ce type. Elle est développé par W8DA.

Vous pouvez l’utiliser en approchant votre smartphone de votre HP, le logiciel décodera automatiquement lorsqu’il détectera une émission dans un mode connu.

Des interfaces sont également possible pour relier votre smartphone a votre TX, mais nous y reviendrons.

Journée Technique ADRASEC Zone Ouest

La première journée technique ADRASEC pour la zone ouest (Et pour la FNRASEC je pense) s’est déroulée dans le 45 grâce à une idée collective, issue de l’esprit tordu d’un jeune OM anonyme et d’une YL avide d’apprentissage.
Les copains du 45 nous avaient donc organisé une sympatique journée où l’échange sur les découvertes des uns ont pu donner envie aux autres et les échanges furent fructueux.
La visite de quelques officiels fut également l’occasion de démonstrations peu courantes, une liaison avec le cogic en modes digitaux, et SSTV portable et autonome ont bien su retenir leur attention.

Une bien bonne journée, qui m’a redonné l’envie de communiquer plus sur les réalisations que j’ai en cours, avec des radioamateurs au service de la sécurité civile qui partagent le goût de l’innovation technique et de l’expérimentation.

Cela me donnera d’ailleurs l’occasion de plublier cette semaine, un montage qui a su attirer l’attention des copains et encore secret pour l’instant ^^

Quelques photos de ce week end en attendant.

Et félicitations à Sylvain et aux copains de l’ADRASEC45 pour cette organisation!

MAJ : Un autre article est disponible sur le site de l’ARAS REF 72 ici : http://aras-ref-72.blogspot.fr/2013/05/journee-technique-zone-ouest.html
