[Réception Satellite] L’électronique

Pour faire suite à l’article précedent sur l’antenne QFH,  voici la partie électronique /informatique.

Electronique sous l’antenne QFH

On retrouve en entrée un filtre pour la bande FM (88-108MHz) afin de ne pas être pollué par les gros émetteurs de radiodiffusion, que l’on peut trouver chez passion-radio ou sur AMAZON

Un LNA pour amplifier le signal à la réception sur passion-radio (prévoir l’alimentation en BIAS-T ou le dongle RTL-SDR sachant le géré) ou sur AMAZON

Une clé RTL-SDR chez passion-radio ou AMAZON

Un raspberry pi, ici un modèle 3 sur passion-radio ou AMAZON

Pour l’alimentation il y a un convertisseur 7-24V vers 5V USB référence KIS3R33S sur AMAZON ou Ebay

Et afin d’acheminer le réseau et l’électricité un kit de PoE passif sur AMAZON ou ebay

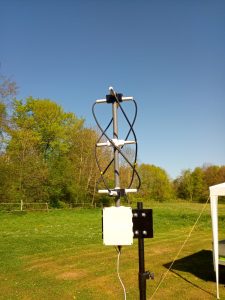

Le tout au pied de l’antenne dans un boitier étanche électrique, avec un minimum de câble pour éviter les pertes RF.

Antenne QFH – F4FWH

Tout cela ressemble un peu a une liste de course, mais je n’ai aucun lien avec les revendeurs et je souhaitais faire un peu de pub a une des dernières boutiques françaises qui commercialise encore des équipements pour les radioamateurs Passion-Radio

Merci a F1CNB pour la mise en boitier 😉

On se retrouve dans le prochain article pour la partie configuration des logiciels que j’ai pu tester.

[Réception Satellite] Antenne QFH

Cet article sera le premier d’une série sur ma modeste expérience en réception satellite.

Mon but premier sur la construction d’une chaine de réception satellite était la réception des satellites météo type NOAA.

J’attaquerai donc cette première partie avec une explication des satellites NOAA et sur l’antenne.

Satellite NOAA

Les satellites NOAA (National Oceanic and Atmospheric Administration)  sont des satellites défilant qui envoient des images vers la Terre. Plus d’infos par ici : http://eduscol.education.fr/orbito/system/noaa/noaa00.htm

NOAA-M (NOAA-17) spacecraft being prepared for launch. Vandenberg AFB, California, United States. 8 June 2002.
Photo NOAA : https://www.flickr.com/photos/noaaphotolib/
Licence CC-BY2.0

Mon but ici est la réception des satellites NOAA 15, 18 et 19 qui envoient des images en APT (Automatic Picture Transmission) un mode type FAX ou SSTV.

Antenne QFH

Mon choix pour la réception satellite s’est porté sur une antenne QFH. D’autres choix sont possibles, antenne Turnstile, antennes directives commandées en site et azimuth, etc…

QFH n’est pas un trigramme du code Q, mais signifie Quadri Filar Helix, ou antenne QuadriFilaire en Hélice.

J’ai trouvé les plans sur certains éléments sur Thingiverse  par NA8E:

https://www.thingiverse.com/thing:779167

J’ai choisi ce modèle pour sa simplicité de construction, 3 grosses pièces à imprimer et le reste en tube plastique de plomberie ou IRO, et en cable coax.

Seul soucis à la construction faire rentrer tous les coax et le couplage…

Divers infos :

http://jcoppens.com/ant/qfh/fotos1.en.php

https://www.instructables.com/id/NOAA-Satellite-Signals-with-a-PVC-QFH-Antenna-and-/

http://www.g4ilo.com/qfh.html

Et bien d’autres en faisant une recherche avec QFH.



Essais et premieres receptions

Après quelques mesures à l’analyseur d’antenne, tout va bien!

Et les premières réceptions sont pas mal :

Expériences transmissions pour les situations de crises à l’Hermitage

Le week-end du 20-21 avril, nous nous sommes réunis à l’Hermitage afin de tester l’usage d’un ballon captif, projet de la société EONEF, pour les transmissions d’urgences.

Cela faisait longtemps que j’avais entendu parler du super projet Hermitage, et ce fut l’occasion de découvrir le lieu et une partie de ses occupants.

Ce fut un chouette moment, passé entre découverte du lieu, échanges, rencontres et expériences radio.

On a testé entre autre :
Relais DMR
Caméra SSTV
Relais WIFI
Réception QO100
Antenne long fil



Comme des images valent mieux que de long discours, en voici quelques unes, et pour le reste rendez-vous sur Fr-Emcom



Vu du ciel
Relais DMR, raspberry PI
F4HZO et le test de l’antenne long fil
Reception QO100

J’essaierai de détailler prochainement les solutions techniques sur lesquelles j’ai travaillé.

Reprise du blog

Le voilà de retour!

Suite à un sévère plantage du disque dur qui hébergeait précédemment mon blog, et n’ayant forcément aucune sauvegarde (je crois qu’on appelle ça les joies de l’auto-hébergement), j’étais dans le doute sur l’utilité quelconque de la réouverture de ce blog.

J’ai lancé un sondage sur twitter :

Vu le résultat j’étais donc dans l’obligation de le remonter.

Une partie des articles est néanmoins perdue ici, mais vous pourrez retrouver des infos sur archive.org : https://web.archive.org/web/20160606070425/http://www.f4fwh.fr/

En cas de besoin je ferais sans doute l’effort de retrouver des infos manquantes, il suffirait de me contacter 😉

Je vais également tenter de fouiller dans mes archives pour remonter quelques articles.

Retour sur le FieldDay du 1 mai 2016 a Etretat

Souhaitant faire revivre les sorties du 1er mai qui se déroulaient jusque dans les années 80/90 par les radioamateurs de la pointe de Caux, le radio-club de F4KJL a organisé cette année une sortie à Etretat.

Appuyé par la municipalité d’Etretat, nous avons donc pu profité du magnifique site de la falaise AMONT, à coté du monument dédié à Charles Nungesser et François Coli et leur avion « L’Oiseau blanc« .

En plus d’une sortie pique-nique en famille, F4KJL a décidé de profiter de cette sortie pour organiser un petit FieldDay (ou en anglais https://en.wikipedia.org/wiki/Field_Day_%28amateur_radio%29 )

Profitant de l’occasion j’ai réalisé une petite vidéo pour que les collègues F6CYK et F4WAR présentent leurs installations :

Pour ma part j’ai aligné un FT817, ma boite d’accord Z817 et une G5RV sur un mat en fibre de 10-12m.

Les contacts les plus lointains ont été pour F6CYK avec le Brésil en CW sur 10M.

F4WAR et moi, avons les mêmes record en SSB, l’Ontario (sur 18MHz) et les Canaries (Sur 14MHz).

Je vous laisse avec quelques photos en plus de la vidéo pour retracer cette journée :

MAJ : Un article sur cette sortie sur le site du RC d’Etretat : http://radio-clubdetretat.hautetfort.com/archive/2016/05/06/1er-field-day-d-etretat-5798103.html

Reception ADS-B via OpenWRT

Suite à l’article de Dattaz ici : https://dattaz.fr/blog/?id=23 et possédant une antenne ADS-B ainsi qu’un dongle RTL-SDR, je me suis mis dans l’idée de réaliser cette expérience.

Le Routeur

Pour commencer, Il me fallait donc approvisionner un routeur compatible OpenWRT, Dattaz indiquant utiliser un TP-LINK TL-WR703N qui porte la mention DXTREME sur une étiquette dans son article, j’ai consulté internet afin de trouver ce modèle et notamment sur le site DealExtreme : http://www.dx.com/fr/s/WR703 pour faire venir ce routeur pour ~24€.

OpenWRT

Une fois le routeur en main, les choses sérieuses commencent, puisqu’il faut le flasher sous OpenWRT. Je mets donc le routeur en marche et me rends sur la page disponible a l’adresse 192.168.1.1 pour m’apercevoir que le routeur est en Chinois… J’aurais du m’en douter au vue de la boite et de la notice, même si le vendeur a fait l’effort de mettre une notice en anglais mais pour le TL-MR3020.

Bon pas grave on se rend sur OpenWRT pour suivre le guide : http://wiki.openwrt.org/toh/tp-link/tl-wr703n

On s’aperçoit que plusieurs version de ce routeur existent, et que la dernière version, à savoir la 1.7 correspond à celle que j’ai reçu et que cette version nécessite de passer par une technique de flashage très particulière, l’utilisation d’un serveur TFTP et l’exploitation d’un HACK : http://wiki.openwrt.org/toh/tp-link/tl-wr703n#tftp_install_necessary_on_v17_hardware

Qu’à cela ne tienne, on suit les étapes, on prépare les fichiers, installe un serveur TFTP sur ma debian et vogue la galère…

Galère, c’est bien le mot… Malgré plusieurs essais impossible de faire ce maudit flash…. Avant de me rendre compte que le contenu du fichier aa n’utilisait pas les adresses du serveur TFTP pour télécharger les fichiers…. Bref erreur de ma part….

Une fois tous les petits problème résolus, on tente l’installation de LuCi pour avoir une interface WEB de controle du routeur, et là le routeur indique qu’il ne dispose pas de suffisamment d’espace pour installer cela….

Grrrr, galère j’ai dit, ça continu donc….

En faite la dernière version de OpenWRT Chaos Calmer que l’on trouve dans snapshot/trunk semble être plus gourmande que les versions précédentes au niveau du stockage…

Il faut donc downgrader le routeur sous Barrier Breaker qui dispose des paquets dump1090. Pour vous éviter ce problème, il faut donc utiliser de préférence cette version de OpenWRT :

https://downloads.openwrt.org/barrier_breaker/14.07/ar71xx/generic/openwrt-ar71xx-generic-tl-wr703n-v1-squashfs-factory.bin

Une fois le flashage terminé, installer Luci avec la commande :

opkg install luci

Dump1090

Puis on installe le paquet dump1090 :

opkg install dump1090

Contrairement à Dattaz, je n’ai pas réussis à installer rtl_sdr mais je chercherais 😉

Ensuite comme l’indique Dattaz, la commande :

dump1090 –interactive –net

Permet d’afficher un tableau dans la console SSH du routeur et via : http://adresse_du_routeur:8080 une cartographie Gmaps, ou OSM…

Mise en situation/Matériel supplémentaire

Afin de parfaire l’installation, et monter tout cela dans le grenier, j’ai commandé également un lot d’injecteur PoE passif :

http://www.ebay.fr/itm/ADAPTATEUR-POE-PASSIF-POWER-OVER-ETHERNET-PR-IP-CAMERA-/251521091667?pt=LH_DefaultDomain_71&hash=item3a8fd34853

Ainsi qu’un adaptateur « DC Power Supply plug Adapter Female 5.5×2.1mm To Micro USB 5 Pin Charging Cable » :

http://www.ebay.fr/itm/271441592670?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2649

Ce qui me permettra d’alimenter le routeur dans le grenier à travers le cable réseau qui fera transiter les données.

J’ai continué les tests et les 30 mètres de câble RJ45 ont apportés une trop grande chute de tension, j’ai donc alimenté l’isntallation en 12V avec un régulateur type KIS3R33S :

http://www.ebay.com/itm/5V-USB-DC-7V-24V-to-5V-3A-Step-Down-Buck-KIS3R33S-Module-Arduino-than-LM2596-/

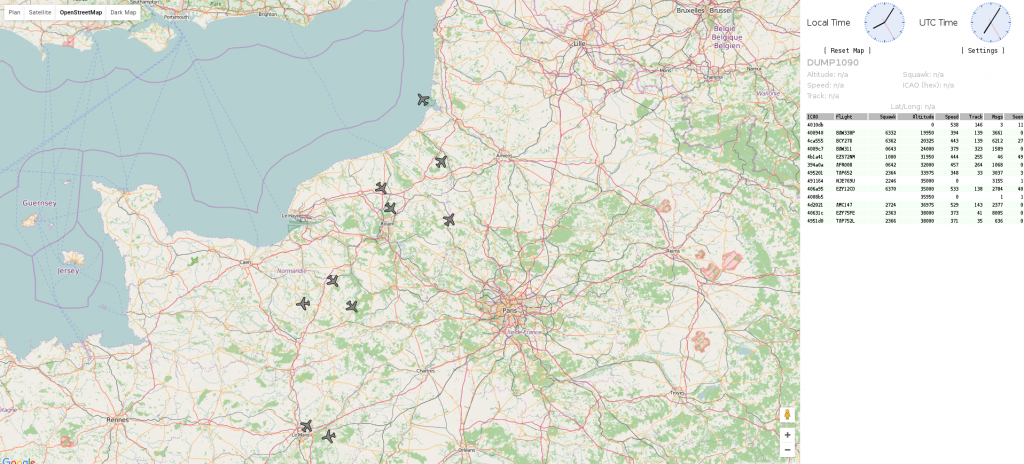

Première réception

Et les premiers résultats sont plutot sympa :

Antenne ADS-B

Comme je l’ai précisé sur tweeter, l’antenne est réalisé comme celle-ci :

http://www.radioamatoripeligni.it/i6ibe/ads-b/ads-b.htm

Voila comment simplement suivre le traffic aérien local!

[JTZO2015][FNRASEC] Retour sur la Journée Technique Zone Ouest 2015 et l’AG de la FNRASEC

Quelques Photos et informations pour retracer ce week end.

Antenne ScrewDriver Homemade
Antenne HF, VHF, UHF et Doppler sur mobile
Détail des antennes pour le doppler sur mobile
Le campement des PCT
Détail des connectiques vers l’extérieur d’un des PCT
Intérieur d’un PCT
Equipement en portatif
Logiciel de Géolocalisation d’une flotte de portatif
Intérieur du PCT de l’ADRASEC45 (Digi APRS)
Mat Pneumatique du PCT ADRASEC45
Présentation du matériel pour la cartographie de l’ADRASEC45
Présentation de l’ADRASEC42 sur D-star et DMR (F4ASS et F4EED)
F4ASS semble étonné que ca marche
Relais D-Star de l’ADRASEC42
Antenne 80M onde de sol ADRASEC 77
Système pour batterie de l’ADRASEC 77 (booster et chargeur olaire)
Chargeur Solaire de l’ADRASEC 77
Balise pilotée par DDS, Montage de F1LVT
Générateur de trames 406, montage F1LVT
Montage F1LVT
Projet de F4GOH, GMSK Messenger
VNA HF arduino, montage F4GOH
VNA HF arduino, montage F4GOH
Tracker APRS à base d’arduino et DRA818, montage F4GOH



D’autres photos sont également disponibles :

chez Fred F4EED :[FNRASEC][JTZO2015] Petit reportage photos de la journée technique de zone Ouest et de l’AG de la FNRASEC

sur le site de l’ADRASEC72 : #JTZO2015 et #AGFNRASEC

Et les infos sur divers montages :

Le site de F4GOH : Hamprojects

Le site de F1LVT : http://www.f1lvt.com/



Et les story telling des tweets du week end :

#JTZO2015

#AGFNRASEC



Encore un grand merci aux copains pour la bonne ambiance, l’échange technique et les idées à développer 😉

Egalement un remerciement vers l’ADRASEC72 et au Centre de L’Etoile qui nous a hébergé

Observations radio de la pluie de météorites du mois d’aout

Les « PERSEIDES ¹» essaim de météorites observables à l’œil nu, tous les ans à la mi-aout, peuvent être détectées aussi par réflexion doppler , grâce au radar Français « GRAVES (Grand Réseau Adapté à la VEille Spatiale) ²» émettant en continu en porteuse pure sur 143.050 mhz.

La couverture nuageuse ces derniers jours, allié à la pollution lumineuse du HAVRE, ont fortement réduit le champ d’observations, ce qui m’a amené à réutiliser cette méthode de détection par « écho radar » grâce au système de détection de la défense nationale, émettant à partir de la Haute Saône, le site de réception étant situé à 400 kms, sur le Plateau d’Albion.

Déjà expérimenté il y a quelques années lors de démonstrations en compagnie de l ‘Association d’Astronomie du HAVRE, cet équipement de visualisation, comprend : 1 antenne 9 élément, 1 transceiver IC7000, une interface BF, un PC avec le logiciel d’analyse BF « SPECTRAN ». La réception doit également être possible avec un récepteur SDR type RTL-SDR, FunCube etc… et une antenne directive.

Configuration : RX en USB, décalé de 1500 Hz (143.068.5) Spectran avec le « waterfall » en vitesse rapide

De nombreuses et belles traces ont pu être visualisées, accompagnées de leur « ping » audio caractéristique. Egalement lors des expérimentations nous avons observé la longue trainée laissée par le passage de l’ISS.

Quelques photos à l’appui.



F1CNB / F4FWH



  1. https://fr.wikipedia.org/wiki/Pers%C3%A9ides
  2. https://fr.wikipedia.org/wiki/GRAVES_%28syst%C3%A8me%29

Ressources complémentaires :

http://f6crp.pagesperso-orange.fr/ba/graves.htm

http://digilander.libero.it/i2phd/spectran.html

[HAMNET] Où approvisionner les équipements?

Suite à la petite réunion d’informations sur le déploiement du réseau HAMNET en région Havraise, il a été demandé comment se procurer les équipements permettant de se connecter, voici donc mes sources, à scruter suivant les prix, et opportunités.

Pour rappel le matériel est de la marque UBIQUITI, et pour les liaisons « simples » nous utilisons des nanostations (et versions plus récentes, nanostation LOCO, nanostation M etc…), pour les liaisons plus longues Airgrid, Nanobeam, ou Powerbeam.

  • Tout d’abord Ebay, une partie des premiers équipements avec lesquels on a monté le réseau viennent de là, et plus particulièrement de la revente de matériels d’occasion d’Alsatis :
    http://stores.ebay.fr/SASALSATIS
  • Sur ebay directement : www.ebay.fr/sch/?_nkw=ubiquiti
  • Ensuite des sites de vente de matériels :
    • En France :
      http://www.mhzshop.com
    • En Europe :
      http://www.landashop.com

Voici donc les quelques distributeurs que j’ai pu tester et que je recommande. Il doit exister d’autres sources d’approvisionnement, pour ceux qui connaissent, merci de laisser en commentaires vos fournisseurs favoris.





Commentaire de Dattaz du 26 avril 2015 :
